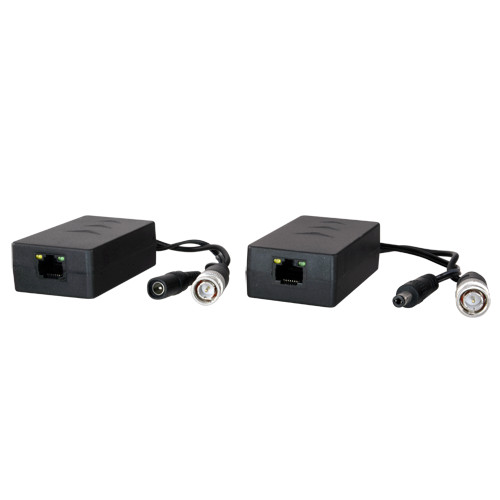

Este balun de vídeo es un transceptor pasivo de vídeo alimentado por par trenzado. Contiene dos unidades tanto para transmisión como recepción y es específico para la alta definición analógica (HD).

El BA607PV-HD está optimizado para la transmisión de la señal de vídeo y alimentación de 1 cámara de alta definición analógica HDTVI, HDCVI o AHD mediante par trenzado.

El sistema está formado dos baluns, uno de los cuales hace de emisor (splitter) y otro de receptor (injector).

Disponen de conexión BNC (vídeo) y alimentación hembra (emisor) o alimentación macho (receptor) mediante jack, así como un conector RJ45 para el cable UTP que interconecta ambos baluns.

De los 4 pares de hilos en el cable UTP usará 1 par para vídeo y 3 pares para alimentación.

La señal de datos o audio se transmite a través de la onda portadora de vídeo en las tecnologías analógicas HD.

La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo depende de la resolución de la señal y de la tecnología de alta definición empleada:

HDTVI 720p - 200 m
HDTVI 1080p - 200 m
HDCVI 720p - 400 m
HDCVI 1080p - 200 m
AHD 720p - 300 m
AHD 1080p - 200 m

Protegido contra sobretensiones y descargas, diseño antiestático con excepcional rechazo de ruido.
